Sistem pengangkutan resin
Dalam industri pengolahan plastik, sistem pengangkutan material memegang peranan penting dalam menjaga kelancaran proses produksi. Salah satu metode yang paling umum digunakan adalah sistem pengangkutan pneumatik (pneumatic conveying system), terutama untuk material berbentuk pelet seperti resin plastik. Sistem ini banyak dipilih karena mampu memindahkan material secara tertutup, sehingga risiko kontaminasi dapat diminimalkan sekaligus menjaga kebersihan area kerja.
Pada dasarnya, sistem pneumatic conveying bekerja dengan prinsip pergerakan udara. Hal yang perlu dipahami adalah bahwa material tidak dipindahkan secara langsung oleh gaya mekanis, melainkan terbawa oleh aliran udara. Oleh karena itu, untuk memindahkan material, langkah pertama yang harus dilakukan adalah menciptakan aliran udara. Udara ini digerakkan melalui jalur perpindahan menggunakan pompa atau blower. Ketika udara mengalir dengan kecepatan tertentu, material akan terangkat dan tetap berada dalam kondisi tersuspensi, sehingga dapat terbawa sepanjang jalur pipa hingga mencapai tujuan. Jika dianalogikan, cara kerja ini mirip dengan vacuum cleaner yang menyedot debu dari karpet, di mana aliran udara berperan dalam mengangkat dan memindahkan partikel.
Dalam merancang sistem pengangkutan resin curah, terdapat beberapa faktor penting yang harus diperhatikan karena akan sangat memengaruhi performa sistem secara keseluruhan. Karakteristik material menjadi salah satu pertimbangan utama, terutama terkait dengan densitas curah, ukuran partikel, dan tingkat abrasivitas. Material dengan densitas tinggi atau sifat abrasif cenderung membutuhkan energi lebih besar serta desain sistem yang lebih tahan terhadap keausan. Selain itu, kapasitas sistem juga harus disesuaikan dengan kebutuhan produksi, yang biasanya dinyatakan dalam satuan laju aliran material per jam. Faktor lain yang tidak kalah penting adalah jarak pengangkutan, termasuk di dalamnya belokan pada pipa, perbedaan ketinggian, serta penggunaan sambungan fleksibel. Semua faktor ini akan memengaruhi hambatan aliran udara dan efisiensi sistem. Karena variasi kebutuhan yang sangat luas, sistem pneumatic conveying tersedia dalam berbagai ukuran, mulai dari unit kecil dengan daya rendah hingga sistem besar dengan kapasitas tinggi.

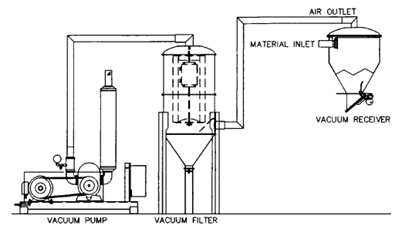

Salah satu jenis sistem yang paling banyak digunakan adalah sistem pengangkutan vakum. Pada sistem ini, material dipindahkan dengan memanfaatkan tekanan negatif yang dihasilkan oleh pompa atau blower.
Gambar tersebut menggambarkan konfigurasi dasar dari sistem vakum sederhana. Dalam sistem ini, material ditarik dari sumber menuju suatu wadah penampung yang disebut vacuum receiver. Selama proses pengisian berlangsung, bagian bawah receiver akan tertutup rapat untuk menjaga kondisi vakum tetap stabil. Setelah material terkumpul dalam jumlah tertentu, katup di bagian bawah akan terbuka sehingga material dapat jatuh ke hopper atau proses berikutnya. Siklus ini berlangsung secara berulang sesuai dengan sinyal dari sensor level yang memantau jumlah material dalam sistem. Proses ini menunjukkan bahwa sistem vakum sederhana bekerja secara bertahap atau batch, di mana material dipindahkan dalam jumlah tertentu dalam setiap siklus.

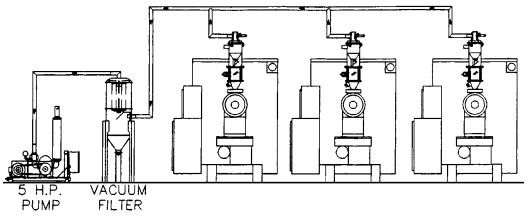

Untuk kebutuhan yang lebih kompleks, terutama pada pabrik dengan banyak mesin, digunakan sistem vakum terpusat. Sistem ini merupakan pengembangan dari sistem vakum sederhana dengan prinsip kerja yang serupa, tetapi memiliki cakupan yang lebih luas.
Pada sistem ini, satu unit pompa vakum digunakan untuk melayani beberapa mesin sekaligus melalui satu jalur utama. Material dapat dialirkan ke berbagai titik tujuan dengan bantuan katup sekuensial yang akan membuka dan menutup sesuai kebutuhan masing-masing mesin. Dengan pendekatan ini, distribusi material menjadi lebih efisien dan penggunaan peralatan dapat dioptimalkan. Sistem vakum terpusat banyak digunakan karena mampu menyederhanakan instalasi sekaligus meningkatkan fleksibilitas operasional.

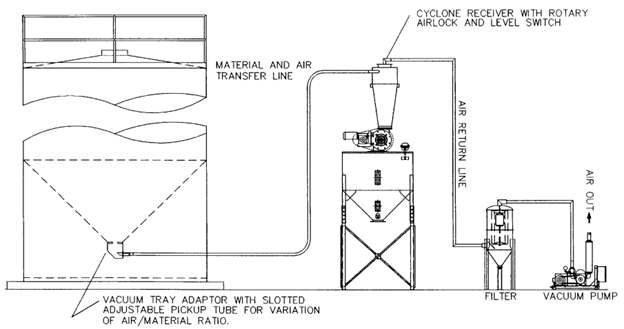

Meskipun sistem batch cukup efektif untuk banyak aplikasi, terdapat kebutuhan tertentu yang menuntut kapasitas lebih tinggi dan aliran material yang lebih stabil. Untuk kondisi tersebut, digunakan sistem vakum kontinu.
Perbedaan utama antara sistem batch dan sistem kontinu terletak pada mekanisme pembuangan material. Pada sistem kontinu, katup flapper digantikan oleh komponen yang disebut rotary airlock. Komponen ini memungkinkan material untuk masuk dan keluar secara terus-menerus tanpa mengganggu kondisi vakum di dalam sistem. Rotary airlock memiliki rotor yang berputar di dalam housing dengan toleransi yang sangat presisi. Selama beroperasi, rongga pada rotor akan terisi material dari bagian atas, kemudian membawanya ke bagian bawah untuk dikeluarkan secara kontinu. Dengan mekanisme ini, aliran material menjadi lebih stabil dan kapasitas sistem dapat ditingkatkan secara signifikan.

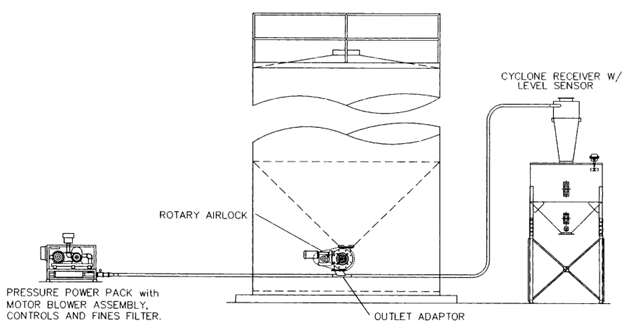

Selain sistem vakum, terdapat juga sistem pengangkutan yang menggunakan tekanan positif, yang dikenal sebagai pressure conveying system.
Berbeda dengan sistem vakum yang menarik material, sistem ini bekerja dengan mendorong material menggunakan aliran udara bertekanan. Pendekatan ini sangat cocok digunakan untuk jarak pengangkutan yang lebih panjang, karena blower mampu menghasilkan gaya dorong yang lebih besar dibandingkan dengan kemampuan hisap pada sistem vakum. Dalam sistem ini, material biasanya dimasukkan ke dalam aliran udara melalui rotary airlock, kemudian didorong sepanjang jalur pipa hingga mencapai tujuan. Pada bagian akhir, material dipisahkan dari udara menggunakan cyclone separator sebelum masuk ke tahap proses berikutnya. Sistem ini juga memungkinkan distribusi material ke beberapa titik tujuan dengan bantuan katup pengarah, sehingga memberikan fleksibilitas dalam pengoperasian.

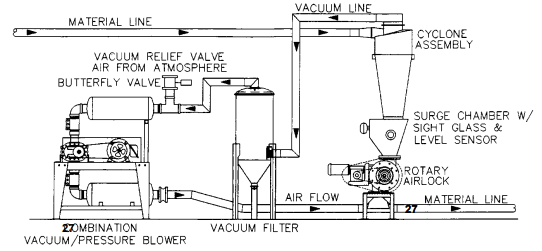

Dalam beberapa aplikasi tertentu, terutama yang melibatkan pemindahan material dalam jumlah besar seperti pembongkaran dari railcar, digunakan sistem kombinasi antara vakum dan tekanan.
Pada sistem ini, sisi vakum digunakan untuk menarik material dari sumber, sementara sisi tekanan digunakan untuk mendorong material menuju tujuan akhir. Kedua sistem ini dipisahkan oleh rotary airlock yang berfungsi sebagai penghubung sekaligus penyekat antara tekanan negatif dan tekanan positif.

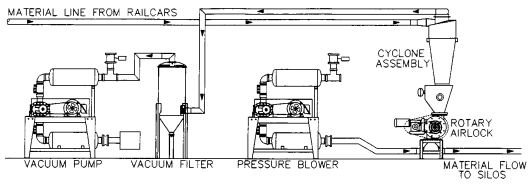

Untuk kapasitas yang lebih besar, sistem kombinasi sering dilengkapi dengan dua unit tenaga terpisah, masing-masing untuk menghasilkan vakum dan tekanan. Pendekatan ini memungkinkan sistem bekerja lebih optimal pada kedua sisi, sehingga mampu menangani volume material yang lebih besar dengan efisiensi yang lebih tinggi.
Dalam penerapan sistem pneumatic conveying, terdapat beberapa hal penting yang harus diperhatikan agar sistem dapat bekerja secara optimal. Salah satunya adalah sistem filtrasi, yang berfungsi untuk menyaring partikel debu dari udara sebelum dilepaskan ke lingkungan atau sebelum masuk ke peralatan. Pemilihan filter harus disesuaikan dengan jenis material dan tingkat debu yang dihasilkan, karena filtrasi yang tidak memadai dapat menyebabkan penurunan performa sistem. Selain itu, sifat abrasif dari material juga perlu diperhatikan, karena dapat menyebabkan keausan pada pipa dan komponen lainnya. Oleh karena itu, dalam beberapa kasus diperlukan penggunaan material konstruksi khusus yang lebih tahan terhadap abrasi. Tidak kalah penting, perancangan sistem juga harus mempertimbangkan kemungkinan peningkatan kapasitas di masa depan, sehingga sistem tetap relevan dan tidak perlu diganti ketika kebutuhan produksi meningkat.
Secara keseluruhan, sistem pengangkutan resin curah dengan metode pneumatik memberikan solusi yang efisien, fleksibel, dan andal dalam mendukung proses produksi di industri plastik. Dengan pemilihan dan perancangan yang tepat, sistem ini mampu meningkatkan produktivitas sekaligus menjaga kualitas material selama proses pemindahan. (by : niginashq) #plasticpallet #plasticrecycle #bumimulia #paletplastik #blowmolding #injectionmolding #injectionstretchblowmolding #molding #extrusion #extrusionprocess #thermoset
Source : Modern Plastic Handbook (Charles A. Harper)
